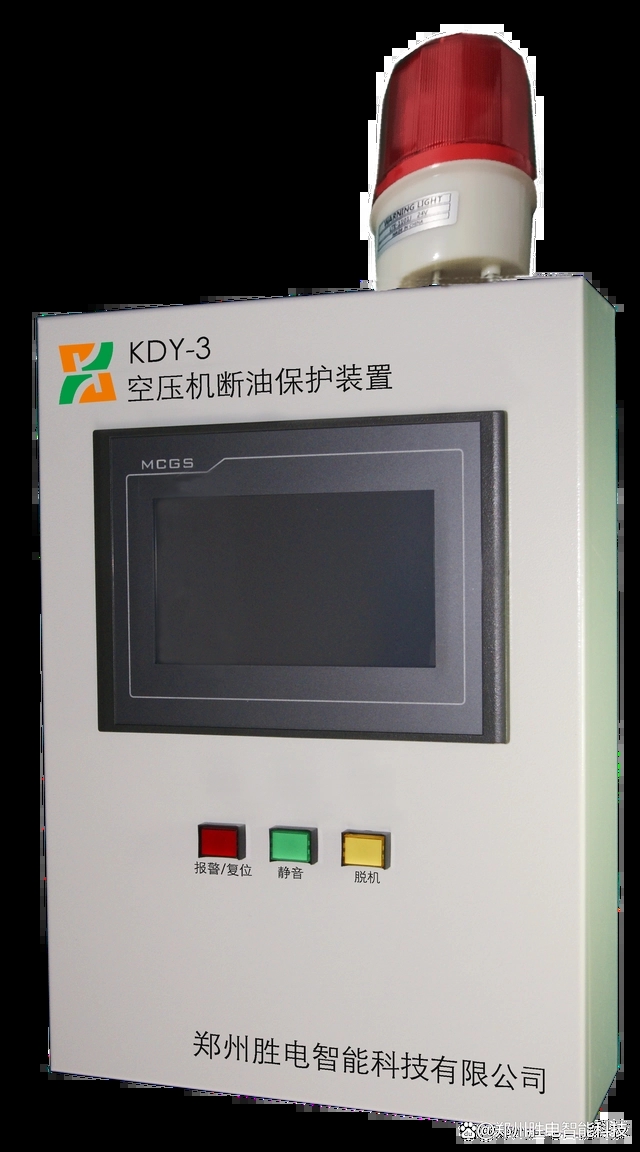

采用触摸屏+PLC架构,工作稳定
本装置可同时实现4台空压机的断油保护
本产品适用于螺杆式空压机的断油保护,当空压机润滑油路出现断油异常时,可立即控制空压机紧急停机,避免空压机机头由于缺少润滑油导致的异常故障。
设计依据:
2016版《煤矿安全规程》第四百三十二条(三)使用油润滑的空气压缩机必须装设断油保护装置或者断油信号显示装置。水冷式空气压缩机必须装设断水保护装置或者断水信号显示装置。
2020版《煤矿安全生产标准化管理体系基本要求及评分办法》(试行)中的相关要求,现有的空压机系统需要添加出气温度监测、出气压力监测、断油保护、电机前后轴承温度及振动监测功能以进行完善补缺,满足空压机安全检测的要求。
AQ1013-2005《煤矿在用空气压缩机安全检测检验规范》
AQ6201《煤矿安全监控系统通用技术要求》
AQ2055-2016《金属非金属矿山在用空气压缩机安全检验规范》
GB / T 25110.1 - 2010工业自动化系统与集成工业应用中的分布式 安装第1部分:传感器和执行器
控制原理:
本装置通过PLC程序智能判断空压机加载或者卸载时,所监测到的油压动态变化,进行动态智能分析,判断是否出现真正的断油情况,当判断为断油时会立即控制空压机紧急停机。设置自动参数智能匹配功能,任何品牌型号的螺杆式空压机,安装本设备后,通过参数智能匹配功能,可自动设置断油报警参数,确保最大的产品适用性和报警可靠性,有效避免误报警和漏报警情况的发生。

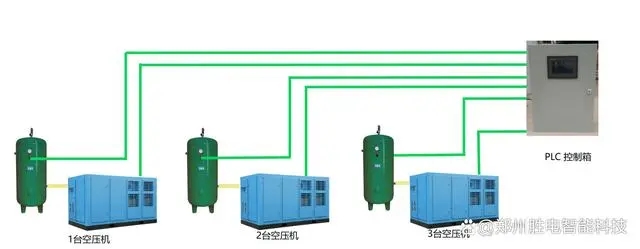

系统架构:
采用PLC+触摸屏的系统架构,工作稳定可靠,可长时间连续运行。
主要功能:
1. 断油保护
2. 储气罐超温保护(选配)
3. 电机振动保护(选配)
4. 急停控制(急停按钮开关控制方式)
5. 数据上传功能(485接口ModbusRTU协议从机)
6. 声光报警(外置式)
主要参数:
1. 触摸屏:7寸真彩色触摸屏
2. PLC:定制专用PLC控制器
3. 设备机箱:专业设计壁挂式镀锌板喷塑钣金机箱
4. 工作电压:AC220V50HZ
5. 消耗功率:<15W
6. 急停控制接口:隔离干接点
7. 急停控制功率:AC220V 1A
8. 报警声音:<120dB
9. 工作温度:0-50℃
10. 工作湿度:5%-95%RH无结露
