气体浓度监测装置

上架时间:2021-08-04
浏览次数:6989
产品详情

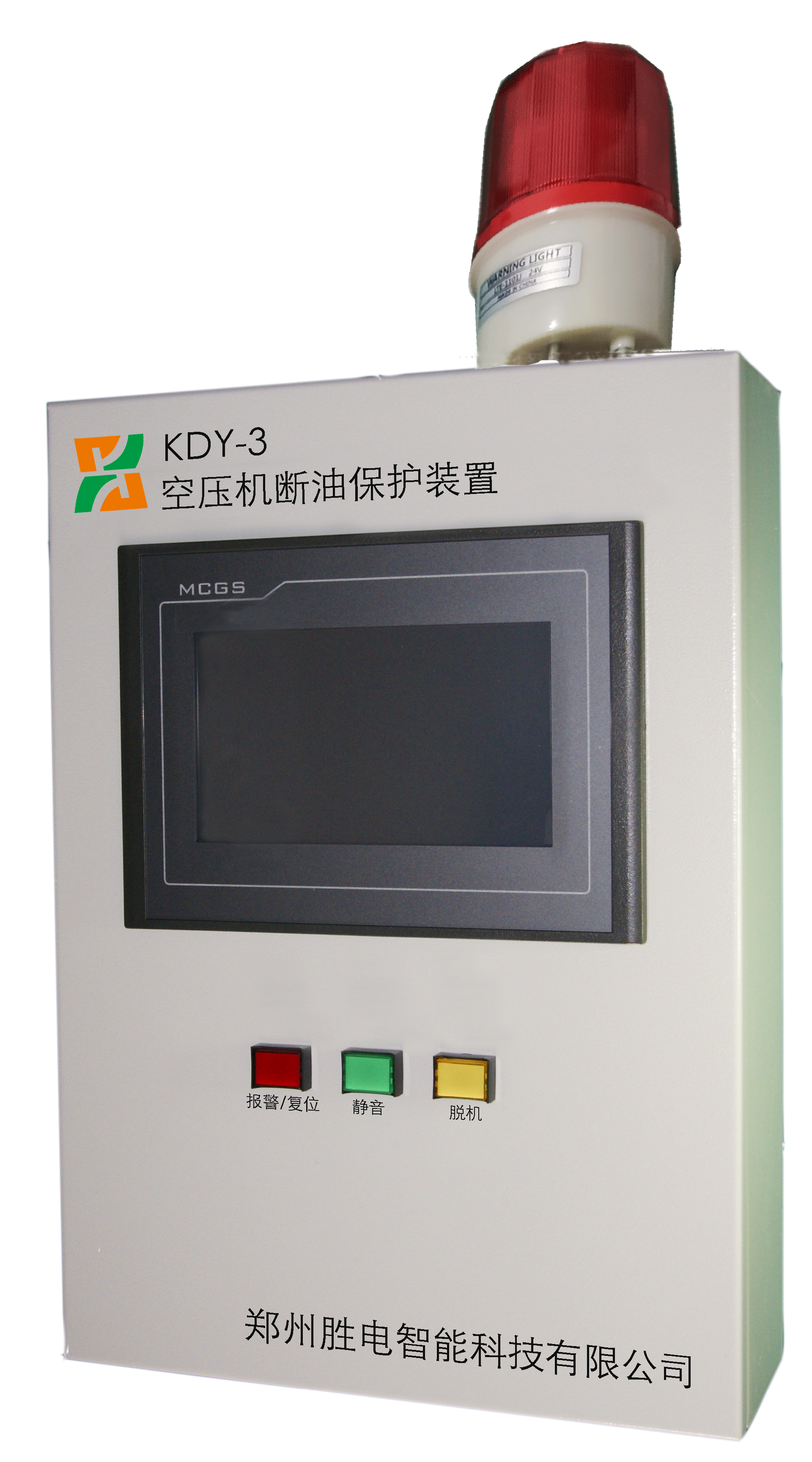

本监测装置为气体监测传感器配套监测主机

产品特点:

     1.触摸屏操作

     2.多路模拟量及485信号输入,兼容多种气体监测传感器

     3.多路隔离型报警输出接点

     4.数据上传转发功能,可定制多种上传协议

     5.产品外壳可定制设计。


以下为配套传感器说明

1.概 述

1.1产品简介

QT-9000C型气体探测器是我公司研制生产的一款气体在线检测仪器,能够检测不同环境中的气体的浓度,并在达到或超过预设报警限值时及时报警,产品可根据用户情况自行设定低限或高限报警值。

本仪器采用进口高性能的传感器件,将空气中的待测气浓度信号转化为数字或模拟信号输出。产品配有遥控器(遥控器为可选配件,可以在不打开前盖的情况下对仪表进行校准操作,遥控器的使用请见附录)

QT-9000C型气体探测器的传感单元采用自然扩散的方式采集环境中特别是室内环境中特定气体的含量,采样信号通过变送器处理后不但可以就地显示,并且可以以420mA模拟信号、RS485通讯信号和开关量报警信号的方式进行远传和驱动。

产品符合GB3836.12010《爆炸性环境 第一部分:设备通用要求》和GB3836.22010《爆炸性环境 第二部分:由隔爆外壳“d”保护的设备》标准,防爆标志为ExdC T6 Gb,适用于含有IIAIIC T1T6组可燃气体或蒸气与空气形成的爆炸性混合物的1区﹑2区危险场所。

外壳防护等级:IP66

1.2执行标准

GB 12358-2006 《作业场所环境气体检测报警仪通用技术要求》

GB3836.12010《爆炸性环境  第一部分:设备通用要求》

GB3836.22010《爆炸性环境 第二部分:由隔爆外壳“d”保护的设备》

GB 42082008 外壳防护等级(IP代码)

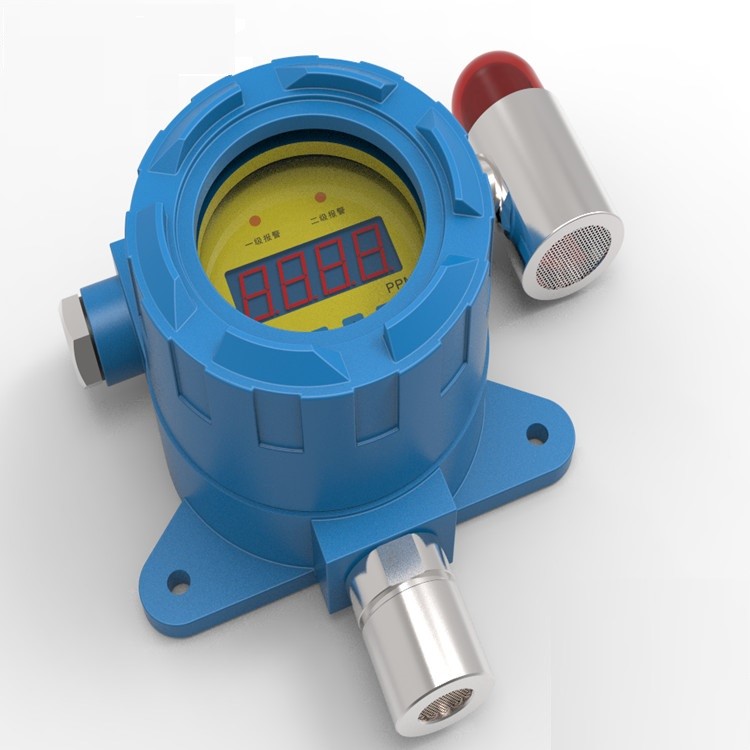

1.3外形结构


图1-1 外形结构图

1—电缆引入装置

2—接地螺钉

3—电路板

4—防爆堵头

5—防爆铭牌

6—后壳体

7—前显示盖

8—探头组件

1.4功能部件

 QT-9000C型气体探测器的传感单元安装在一个防爆盒内,防爆盒为一牢固铸造铝合金结构,它保护了传感器在恶劣环境下也能可靠工作,同时也满足了在爆炸性气体环境中对气体探测器的防爆要求。



探测器功能部件:探测器由传感器、电路和显示器等功能部件组成

1)传感器采用自然扩散方式采集环境中的气体,通过化学反应后转化为一种电信号传送给电路部分。传感单元具有420mA标准模拟输出、RS485数字输出,两级具有继电器输出报警等功能。

2)电路部分把接收到的电信号通过信号处理的方法转化为数字信号传送到显示器。电路部分同时还具有红外遥控功能,现场不用打开防爆盒就可以对传感单元进行报警值和通信地址等常规参数的设置。

3、显示器采用具有背光功能的LED液晶显示面板显示气体的实际含量。

1.5 基本原理

A、有毒有害气体及氧气检测报警仪器工作原理

传感器通常由三个电极构成,其中最主要的是工作电极,它通常是用一种具有催化活性的金属,将其喷镀在一种透气但憎水的膜上做成。被测量的气体扩散透过多孔的膜在其上进行氧化或还原反应。其反应的性质以工作电极的热力学电位和分析气体的(氧化还原)性质而定。氧化还原反应中参加反应的电子,流向(还原)或流出(氧化)工作电极,通过外电路成为传感器的输出信号。

B、可燃气体检测报警仪工作原理

     仪器所采用传感器是由两种传感器元器件组成,一种为检测元件,另一种为补偿元件,两种元件都具有电热效应,分别构成电桥的两个桥臂,当气体接触到传感器时,检测元件开始催化燃烧,补偿元件保持不变,因而电桥的桥臂阻值发生变化,产生一个失衡电压。传感器外壳由不锈钢制成,与气体接触面采用金属粉末材料烧结而成。

CCO2气体红外线检测工作原理

所有红外气体传感器都有基本的组成部分:红外光源,探测器,滤光片,气室。辐射从辐射源通过样本元件和波长选择器。波长选择对传感器的相对选择性有相当大的影响。未被样本吸收的辐射被探头测出,对样本中目标气体的浓度值提供测量的结果。样本中的另一个探头(或渠道)被设置成另一种波长,不会被样本中任何可能出现的波长稀释,这通常被用来提供参考测量值。

DH2气体等热导原理检测工作原理

本仪表所采用热导传感器分测量和参考两个元件,测量元件利用在铂线圈上烧结珠形金属氧化物作为敏感元件,再在内电阻、发热量均相等的同样铂线圈上绕结对气体无反应的材料作为补偿用元件。这两种元件作为两臂构成电桥电路,即是测量回路。半导体金属氧化物敏感元件吸附被测气体时,电导率和热导率即发生变化,元件的散热状态也随之变化。元件温度变化使铂线圈的电阻变化,电桥遂有一不平衡电压输出,据此可检测气体的浓度。

1.6检测气体选型表

附 表1





低报警设置范围

高报警设置范围

低报警点

高报警点

QT9000C/FL

0-100%LEL

10%LEL25%LEL

25%LEL80%LEL

20%LEL

50%LEL

QT9000C/H2

0-100%

10%25%

25%80%

20%

50%

QT9000C/O2

0-30%vol

16%vol19.5%vol

22.5%vol24%vol

19.5%vol

23.5%vol

QT9000C/CO

0-500ppm

25ppm100ppm

100ppm500ppm

35ppm

200ppm

QT9000CC/ CO

0-1000ppm

25ppm100ppm

100ppm500ppm

35ppm

200ppm

QT9000C/H2S

0-100ppm

5ppm15ppm

15ppm30ppm

10ppm

15ppm

QT9000C/SO2

0-100ppm

1ppm3ppm

3ppm10ppm

2ppm

5ppm

QT9000C/CL2

0-20ppm

3ppm10ppm

5ppm15ppm

5ppm

10ppm

QT9000C/NH3

0-100ppm

20ppm30ppm

30ppm70ppm

25ppm

50ppm

QT9000C/NO

0-250ppm

20ppm50ppm

50ppm100ppm

25ppm

50ppm

QT9000C/NO2

0-100ppm

1ppm2ppm

2ppm5ppm

1ppm

2ppm

QT9000C/QTN

0-30ppm

5ppm10ppm

10ppm15ppm

5ppm

10ppm



2.技术参数

附表2



检测气体

H2O2COH2SSO2CL2QTNNO2NH3PH3O3NOCLO2, FL(可燃气体)

测量精度

±5%FS

2%

测量范围

见选型附表1



零点漂移:±2%FS

量程漂移:±5%FS

响应时间

O2<20s)、(CO H2S SO2CL2NOCLO2NO2<60s)、

QTNNH3O3QTlC2H4O <160s)、(PH3<100s、(可燃气体<30s

采样方式

自然扩散

工作环境

温度:-20℃~+60℃;湿度:85%以下(无凝结)

遥控方式

红外遥控调整方式,不开盖即可对探测器进行调整

4-20mA

输出

4-20mA输出对应0---100%,最大负载800欧姆

报警输出

有效报警是1点或2点;每个报警使用SPDT 电子继电器。

报警继电器接点容量:

电阻负载:5A@24Vdc 120Vac 240Vac

电感负载:50VA

通讯



通讯描述:两线制并行RS485 协议,最多32

连      接:带屏蔽的双绞线

距      离:最大1000m

输入电压

24VDC±25%;功率:2W/

防爆壳体

防爆等级:ExdIIC T6 Gb

防护等级:IP66

使用电缆

2.5mm2×4 屏蔽电缆线,电缆外径要求在6mm 9mm之间

 3.主要特点

l  可以采用集中式总线供电、也可采用独立区域供电。

l  采用高低两级浓度报警,对工业环境中爆炸下限范围内的气体进行实时监测,能将现场气体浓度信息实时传给监控中心。

l  采用高灵敏度抗中毒型气体传感器,能自动适应环境变化,自动修正传感器老化曲线,保持恒定的报警灵敏度。

l  自动识别传感器故障功能,传感器高浓度气体超限功能。

l  仪器采用嵌入式软件设计,功能强大,界面友好。

l  开机自动检测功能,并具有先进的自诊断和自修复功能。

l  标定浓度值可调,方便用户自行设定。

l  当传感器由于老化而丧失监测报警功能是,探测器能自动识别并报警,有效避免漏报。

4.使用场所

本探测器为防爆产品,可适用于石油、化工、制药、钢铁、储气站、及特殊工业厂房等可能有待测气体泄漏的场所。

5.安装与接线说明

说明:电气安装应符合GB3836.15-2000  爆炸性环境第15部分:危险场所电气安装(煤矿除外)



1.LS-9609C/CO型一氧化碳探测器的安装、使用应严格遵守有关在气体环境进行作业的各项规定并符合该产品的生产厂家的要求。

2.参与LS-9609C/CO型一氧化碳探测器安装和调试的人员,工作前应充分了解和熟悉此设备和系统,认真检查该设备所需的工作器具必须符合工作和安全的需要。

3.进入系统安装调试前应全面了解系统设备状态,要求与已运行设备有联系的地方应采取隔离措施。

5.1安装位置

LS-9609C/CO型一氧化碳探测器



选点应选择阀门、管道接口、出气口或易泄露处1M的范围内,尽可能靠近,但不要影响其他设备操作,同时尽量避免高温、高湿环境。



图5-1探测器安装尺寸示意图

5.2安装环境

传感器的现场应选择在无腐蚀性气体、油烟、尘埃的环境,避免水浸,同时尽量避免高温、高湿环境。

5.3安装高度

检测氢气、天然气等比重小于空气的气体时,采用距屋顶1m左右安装,检测比重大于空气的气体时,采用距离地面(0.30.6m左右安装。

5.4安装方法

l  气体探测器用于大面积气体检测时可采用10㎡~12㎡一个探测器布置。

l  气体探测器安装时应将传感器探测头朝下固定,安装固定应可靠。

l  安装时应断电,在危险气体场合安装应符合防爆电气安全要求规定。

l  如果用户要把探测器安装在墙面上,可以根据图5-1传感器安装尺寸示意图进行安装,用三个M6×60的膨胀螺栓对照探测器的安装孔位固定牢固。

l  管道安装时通气口为3/4"管螺纹,应密封拧紧。

5.5电气连接


图5-2 探测器接线图



1.将探测器的前盖旋下,拧开接线压紧螺母和防爆壳上盖,处理时应注意保护隔爆结合面,不得发生碰撞,取出接线孔中的密封圈,然后将四芯传输电缆依次穿上接线螺母,垫片,橡胶密封圈,并从接线孔穿入至壳体内,按图示接线后,拧紧引入装置的压紧螺母。

2.将导线按标记分别接到壳体内对应的接线端子上,使用4×0.75mm2外径7mm的四芯电缆连接,信号线终端跨接120Ω电阻,外接电缆线长度不小于1m

3.在ⅡC环境使用探测器时,在安装时首先拧开接线压紧螺母和防爆壳上盖,处理时应注意保护隔爆结合面,不得发生碰撞,从进线装置卸下压紧螺母、取出密封圈,应将电缆线拨开,按图5-2接线后将电缆线分开浇封,浇封长度不小于20毫米,浇封凝固后压紧压紧螺母。

4.各环节连接检查无误后,将前盖旋紧并进行放松处理,根据用户现场条件,也可先把电缆接好,再将探测器固定,系统布线应采用总线方式。

5.电气连接时按内外接地标识进行接地。
